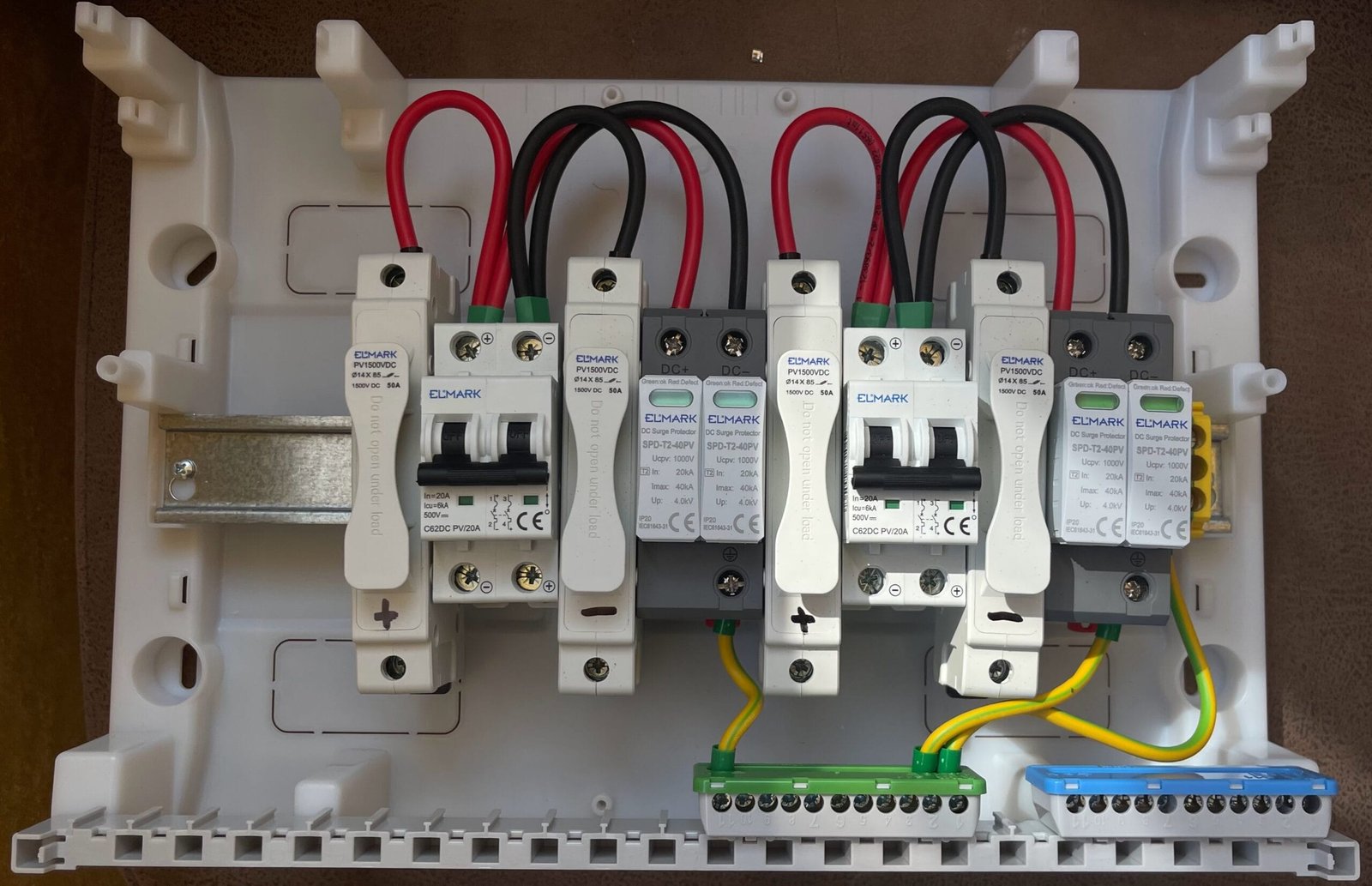

Соларно табло за два стринга

Общи

• Тип: DC разпределително табло за соларна система
• Брой стрингове: 2
• Макс. системно напрежение: 1500V DC
• Приложение: PV инсталации, преди инвертор
• Монтаж: DIN шина, в пластмасов корпус
• Окабеляване: Фабрично предварително окабелено

DC прекъсвачи

• Модел: ELMARK C62DC PV/20A
• Брой полюси: 2 (двуполюсен)
• Номинален ток: In = 20A
• Прекъсваща способност: Icu = 6kA
• Номинално напрежение: 500V DC
• Брой: 2 бр.

DC предпазители (изолатори)

• Модел: ELMARK PV1500VDC
• Размер: Ø14 × 85 мм
• Номинално напрежение: 1500V DC
• Номинален ток: 50A
• Брой: 4 бр.

Мълниезащита (SPD)

• Модел: ELMARK SPD-T2-40PV
• Клас: Type 2 (T2)
• Максимално постоянно напрежение: Ucpv = 1000V
• Номинален разряден ток: In = 20kA
• Максимален разряден ток: Imax = 40kA
• Ниво на защита: Up = 4.0kV
• Индикация: Зелено (изправен) / Червено (за подмяна)
• Брой: 2 бр.

Клеморазпределение

• Изходни клеми: PV+ / PV- разпределителен блок
• Заземителна шина: Да

Сертифициране

• Стандарти: IEC 61643-31, CE
• Степен на защита: IP20

Захранване

• Работна страна: DC (Direct Current)
• Приложение: Между PV панели и инвертор

Конструкция

• Материал на корпус: Пластмаса
• Тип табло: Разпределително, с DIN шина
• Комплектация: 2× DC прекъсвач, 4× изолатор, 2× SPD, клемен блок, заземителна шина
